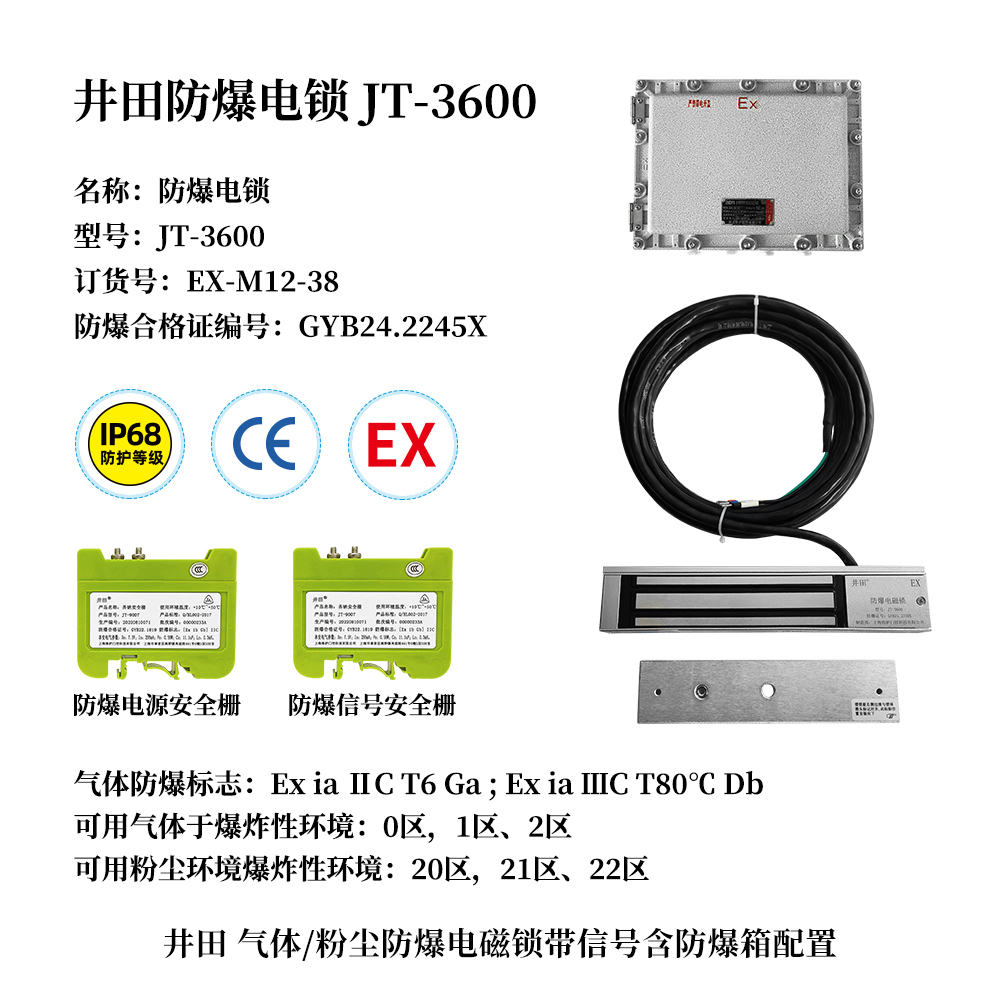

JT-3600

井田单门防爆磁力锁适用于爆炸性气体环境和可燃粉尘环境(除煤矿井以外的)厂区使用,配有专业防爆箱,内放置防爆安全栅和控制设备,可选有各种品牌的门禁控制器来控制井田防爆电锁,或PLC,开关信号,等均能控制防爆电锁的开关动作,井田防爆电磁锁含防爆门磁信号反馈功能。

井田JT-3600本安防爆电锁是一种能够使用在爆炸性气体环境和粉尘防爆环境中采用本质安全防爆型式的一种防爆电锁。井田防爆电锁具有结构简单、便于安装维修、无磨损等 点,比点插锁寿命长,可靠性高,发生危险时断电解锁便于逃生,具有很高的安全性。
井田防爆电锁产品的设计符合国家标准GB3836.1-2010【爆炸性环境第1部分 设备 通用要求】、GB3836.4-2010【爆炸性环境第4部分 由本质安全型 “i”保护的设备】、GB3836.20-2010【爆炸性环境 第20部分 设备保护级别(EPL)为Ga级的设备】、GB 12476.1–2013 【可燃性粉尘环境用电气设备 第1部分:通用要求】、GB 12476.4–2013【 可燃性粉尘环境用电气设备 第4部分:本质安全型“iD” 】中的有关规定。产品经国家指定的防爆产品检测机构检定合格。

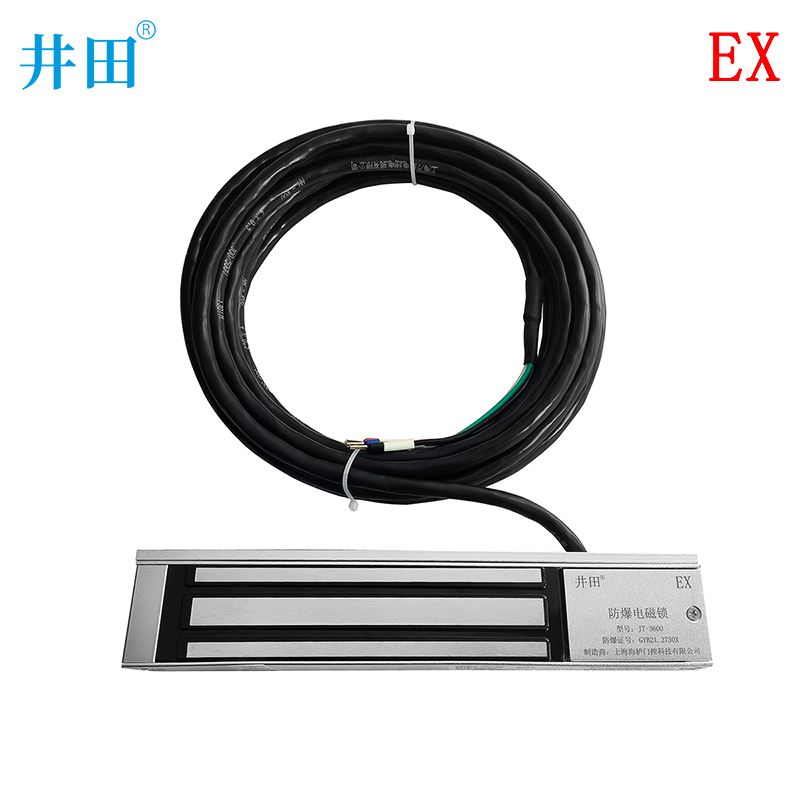

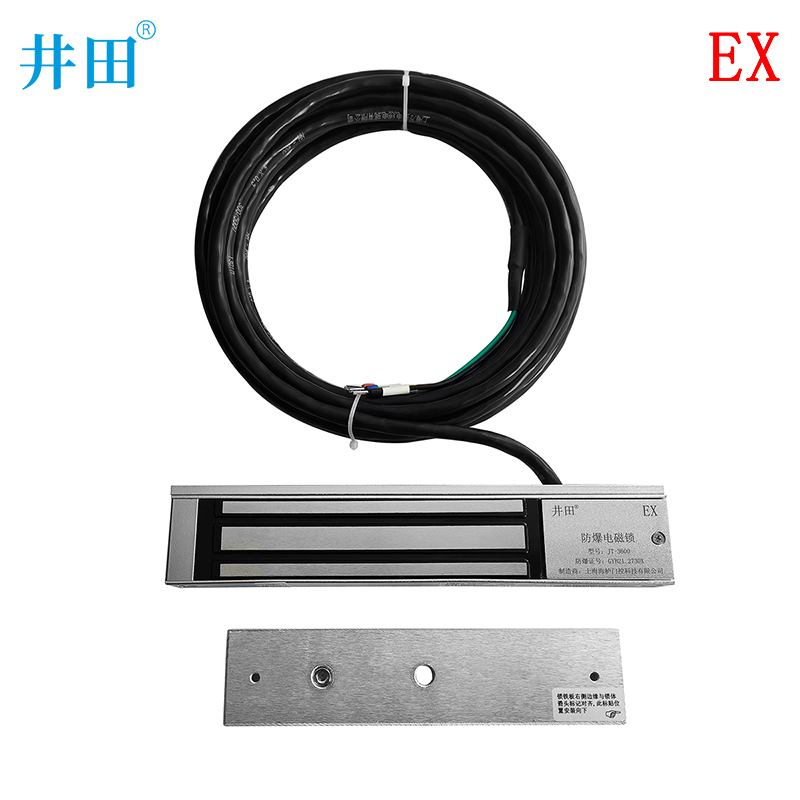

█ 井田单门防爆磁力锁介绍:

气体/粉尘防爆磁力锁

品牌:井田
名称:防爆磁力锁
型号:JT-3600
防爆合格证编号:GYB16.1384X
防护等级:IP68
国际认证:CE
防爆标志:EX ia IIC T6 Ga / Ex ibD 20 T80
井田防爆电锁可用气体于爆炸性环境:0区,1区、2区
井田防爆电锁可用粉尘环境爆炸性环境:20区,21区、22区
制造商:上海海栌门控科技有限公司

井田防爆电锁电器参数:
输入电压:+12VDC
大电流:150mA
标准吸力:240Kg
防护性能:内置突波吸收器
状态检测:内置防爆门磁功能,(无需另外安装防爆门磁)
引线长度:6米
标配线缆:耐火线
开门方式:断电开门,具有很高的安全性
适用范围:防火门、木门、玻璃门、金属门
性能测试:六道出厂测试程序
适用门型:单开门

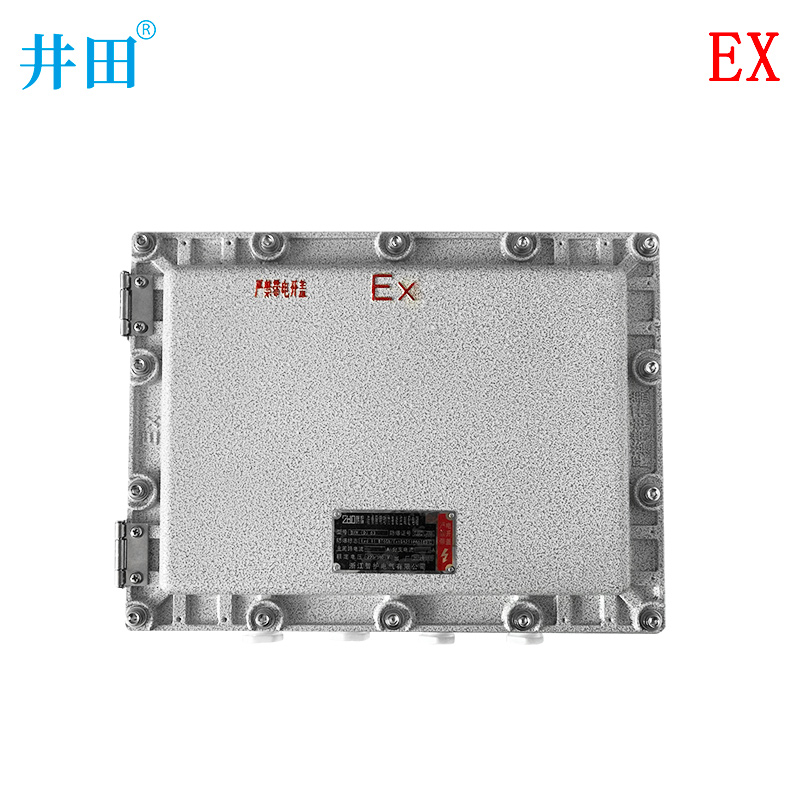

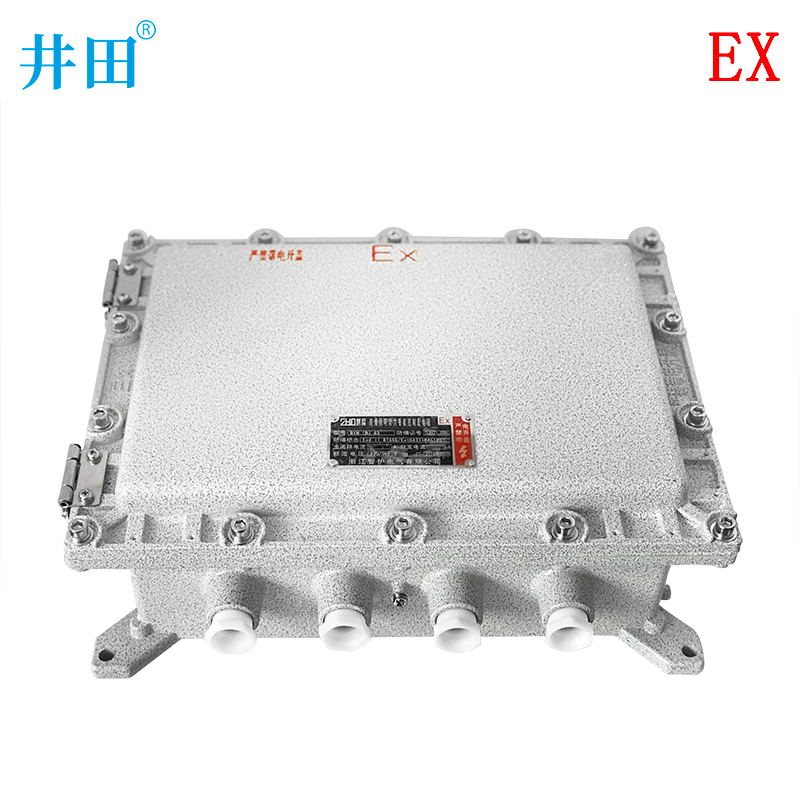

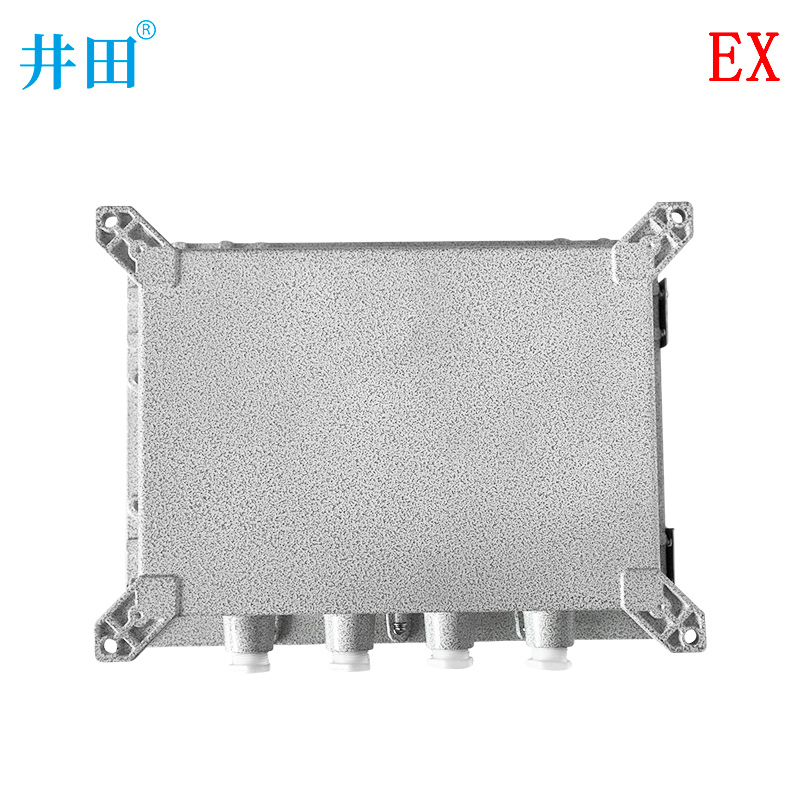

█ 井田JT-3600防爆控制箱介绍:
本产品防爆磁力锁防爆箱,产品有盖,体和引入装置组成,内置防爆电锁电源安全栅和防爆电锁信号安全栅
适用范围
1.适用于爆炸性气体环境1区、2区危险场所;
2.适用于IIA、IIB、IIC级爆炸性气体环境;
3.适用于可燃性粉尘环境20区、21区、22区;
4.适用于温度组别为T1—T6的环境;
5.适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等爆炸性危险环境;
产品 点
1. 接线箱外壳采用优质钢板或铝合金压铸成型,产品经过高速抛丸处理后,高压静电喷塑,颜色灰色,外形美观;
2. 本产品分为隔爆型防爆产品与增安型防爆产品,内部可装各种接线端子,接线方便;
3. 采用国家标准设计,可选择壁挂式和落地式等;
4. 可按客户要求加装防护箱,能够达到更高的户外防护效果;
5. 所有紧固件均采用抗强腐蚀的304不锈钢材质;
6. 布线方式,钢管或电缆、防爆软管均可;
7. 可根据用户要求 殊定制;
技术参数
防爆标志: ExeIICT T6、DIP A20 TA T6;
额定电压:AC220/380V, 非标准电压:12V/24V/36V/127V/660V;
进出线数量:按客户要求
螺纹规格:DN15-DN100/G1/2-G4寸

█ 井田气体/粉尘防爆磁力锁配套安全栅
防爆磁力锁电源防爆安全栅
产品型号:JT-90010
防爆合格证编号:GYB17.1148
订货号:EX-M15-33
防爆标志:Ex ib Gb IIC
尺寸:85*70*19
电器参数:Uo:15V Io:160mA Po:0.60W Co:0.58 Lo:1.2
用于防爆磁力锁配套使用,防爆电锁电源安全栅安装在安全区或防爆箱内,连接危险区的防爆磁力锁电源线

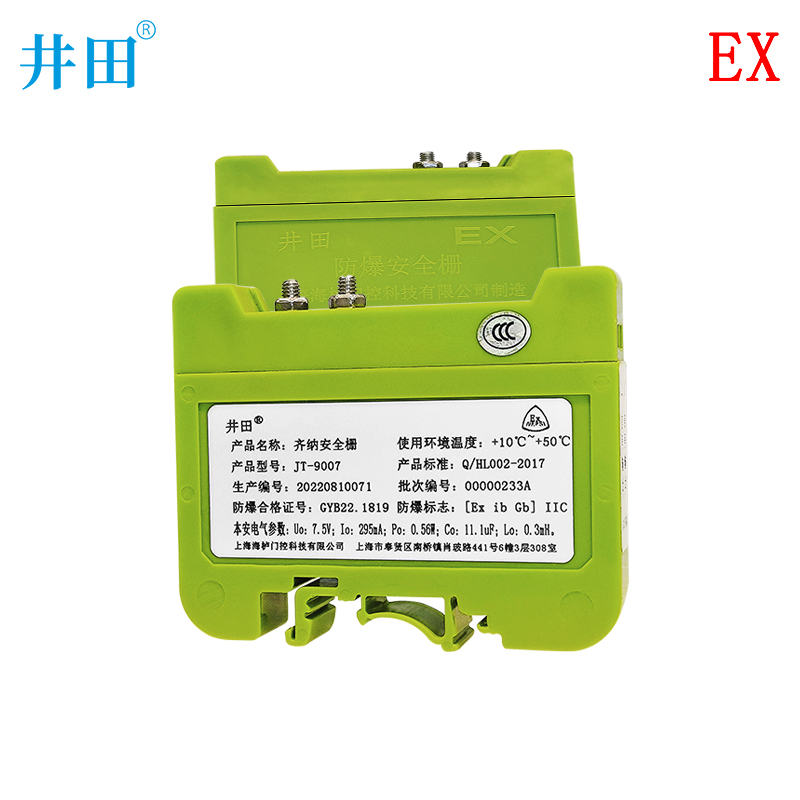

█ 井田气体/粉尘防爆磁力锁配套安全栅
防爆磁力锁信号防爆安全栅
产品型号:JT-9007
订货号:EX-M15-28
防爆标志:Ex ib Gb IIC
尺寸:85*70*19
电器参数:Uo:7.5V Io:295mA Po:0.56W Co:11.1 Lo:0.3
用于防爆磁力锁配套使用,防爆电锁信号安全栅安装在安全区或防爆箱内,连接危险区的防爆磁力锁门磁信号

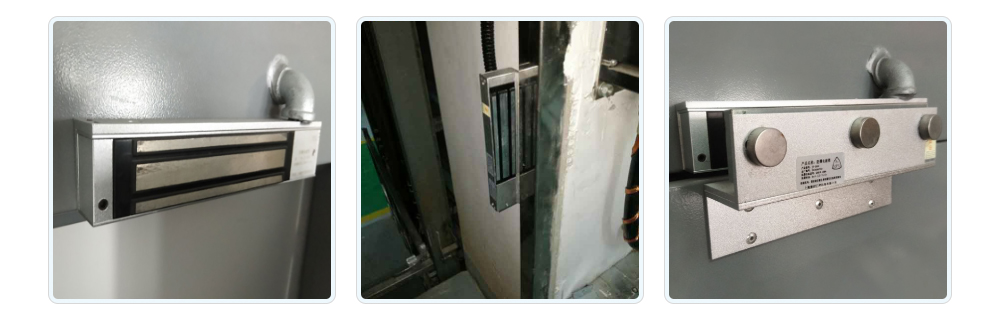

井田粉尘气体防爆磁力锁设备的所有电气连接接头都应该处于防爆设备腔体或隔爆型防爆接线箱腔体内部,井田防爆磁力锁控制器和井田防爆磁力锁电锁之间的连接使用防爆挠线管,防爆密封引线管应使用防爆设备随机提供的产品或选择符合现场环境防爆等级的产品,根据危险区域的不同对于引线管穿入电缆后应加胶泥密封。
井田粉尘防爆磁力锁如果设备具有转动或移动功能,引入设备的电缆和挠性管应该留有足够的余量,避免引设备转动拉断挠性管接口及电缆,使裸线暴露在危险环境之中。爆炸性危险环境中的井田双门防爆磁力锁系统安装,爆炸性危险环境中井田防爆磁力锁安装施工要遵守有关的爆炸性危险环境电气设备的安装标准与规范,爆炸性危险环境电气设备安装标准执行。

井田防爆磁力锁和其他品牌防爆磁力锁细节对比

JT-3600防爆证书

防爆磁力锁合格证防爆磁力锁合格证井田防爆电锁证书

井田JT-3600防爆电磁锁防爆合格证书
